Резисторы
Резистор - это один из наиболее распространенных компонентов в электронике. Основной характеристикой резистора является сопротивление. Главная задача резистора - сопротивляться проходящему через него току, преобразовывая его часть в тепло ( чем больше сопротивление резистора, тем большая часть тока рассеивается в тепло).
На электрических принципиальных схемах резисторы отображаются в виде прямоугольника с двумя выводами или в виде ломаной линии (американский стандарт), обозначаются буквой R с порядковым номером (R1, R2, и т. д.). Рядом указывается номинал резистора.
Виды резисторов
-

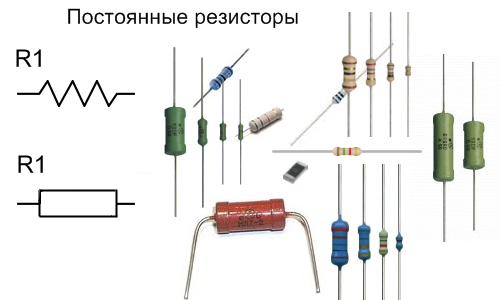

Постоянные - резисторы, у которых значение сопротивления постоянно и не зависит от внешних воздействий (температуры, света, протекающего через него тока, приложенного напряжения и т.д.), не зависимо от происхождения этих воздействий.
-
Переменные - резисторы, у которых значение сопротивления меняется при помощи специальной ручки (вращающейся, или ползункового типа). Применяются в качестве регуляторов усиления, громкости, тембра и т. д.
-

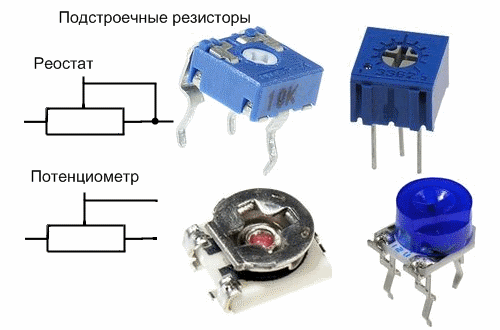

Подстроечные - резисторы, предназначенные для редких регулировок, у которых значение сопротивления меняется при помощи шлица, вращаемого отвёрткой.
-
Фоторезистор - резистор, который изменяет своё сопротивление под действием света.
-
Терморезистор - резистор, предназначенный для измерения температуры внешней среды, а так же для использования в цепях термостабилизации транзисторных каскадов. Сопротивление терморезистора изменяется под действием температуры.
Соединение резисторов

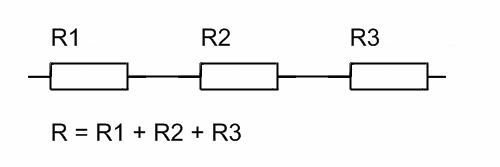

- Последовательное:
Общее сопротивление резисторов при последовательном соединении равно их сумме

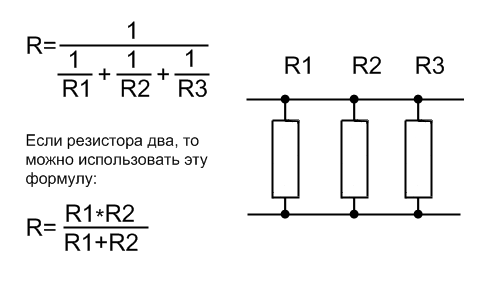

- Параллельное:
При параллельном соединении, общее сопротивление рассчитывается по формуле:
При параллельном соединении двух одинаковых резисторов, общее сопротивление будет равно половине сопротивления одного из них.
Закон Ома
Закон Ома позволяет на заданном участке цепи определить одну из величин: силу тока I, напряжение U, сопротивление R, если известны две остальные:
Для обозначения напряжения наряду с символом U используется V. Рассмотрим простую цепь:
Рассчитаем силу тока, проходящего через резистор R1 и, соответственно, затем через лампочку L1. Для простоты будем предполагать, что сама лампочка обладает нулевым собственным сопротивлением.
Аналогично, если бы у нас был источник питания на 5 В и лампочка, которая по документации должна работать при токе 20 мА, нам нужно бы было выбрать резистор подходящего номинала.
В данном случае, разница в 10 Ом между идеальным номиналом и имеющимся не играет большого значения: можно смело брать стандартный номинал — 240 или 220 Ом. Аналогично, мы могли бы рассчитать требуемое напряжение, если бы оно было не известно, а на руках были значения сопротивления и желаемая сила тока.
