Подключение и управление устройствами через пульт ДУ.

Часть 3. Управление светодиодами.



В предыдущей статье мы научились считывать коды кнопок с пульта ДУ. И я попросил узнать и записать коды двух ваших кнопок. Я взял кнопки "1", с кодом FFE817 и кнопку "2" с кодом "FF6897".

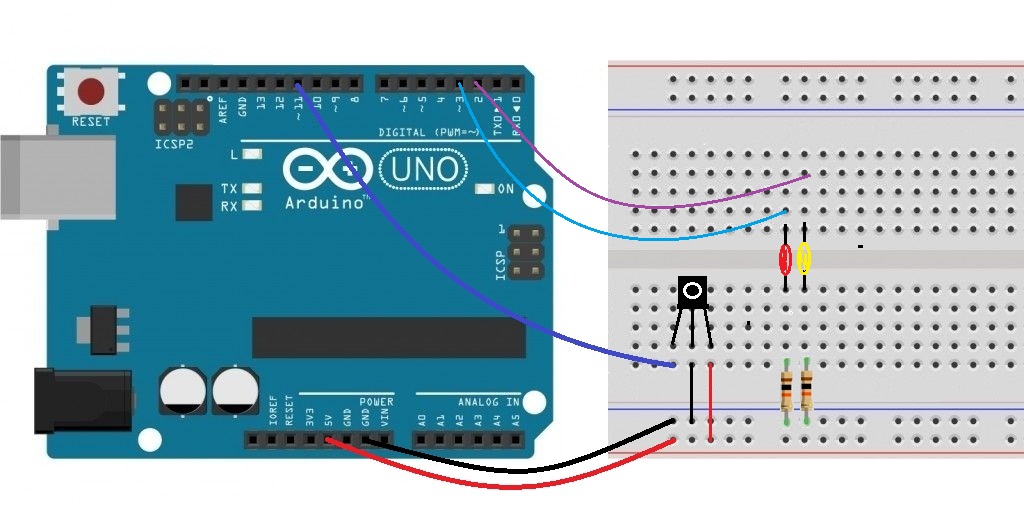

Теперь давайте эти коды применим. Соберем небольшую и простенькую схемку, в которой будут присутствовать только два светодиода и наш ИК-приемник.

Теперь надо загрузить скетч в Arduino. Скетч будет следующим:

#include <IRremote.h>

int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;
int led_1=2;
int led_2=3;
int a=0;
int b=0;

void setup()
{
irrecv.enableIRIn(); // vklyuchit? priyemnik

pinMode(led_1, OUTPUT);
pinMode(led_2, OUTPUT);
}

void loop() {
if (irrecv.decode(&results)) {

if (results.value == 0xFFE817) {a=a+1;}
if (results.value == 0xFF6897) {b=b+1;}

if (a==1){digitalWrite(led_1, HIGH);} else {digitalWrite(led_1, LOW); a=0;}
if (b==1){digitalWrite(led_2, HIGH);} else {digitalWrite(led_2, LOW); b=0;}

irrecv.resume();
}

}

Вам надо здесь лишь изменить вот эти строки:

if (results.value == 0xFFE817) {a=a+1;}
if (results.value == 0xFF6897) {b=b+1;}

А именно "FFE817" и "FF6897" поменять на свои значения кодов.

Схема собрана, скетч залит. Можно приступать к запуску нашего устройства.

После запуска наведите пульт на ИК-приемник и нажмите кнопку на нем, у вас должен будет загореться первый светодиод. Повторное нажатие на кнопку и светодиод перестанет светиться. Тоже самое произойдет и со второй кнопкой, только светиться будет второй светодиод.

Таким же образом можно будет управлять различными устройствами, достаточно будет пройти шаги от первой части и до последней. Проверить ваш ИК-приемник, узнать коды кнопок вашего пульта ДУ, и конечно же запрограммировать Arduino. Вот и все пожалуй что хотелось написать по поводу управления устройствами через пульт ДУ. Надеюсь тема была вам полезна. Все интересующие вас вопросы и пожелания, вы можете задать на форуме.
